鉄筋工事の図面や構造図を見ていると、鉄筋dとは何か、鉄筋径との違い、かぶり厚さや定着長との関係、配筋間隔の考え方などが気になったことはありませんか。施工管理として現場に入ると、この「d」という記号はかなりの頻度で登場します。
例えば、定着長40d、フック長さ10d、重ね継手35dなど、図面のあちこちに書かれているんですよね。ですが、意味をきちんと理解していないと「結局何mmなの？」という状態になりがちです。ここ、気になります。
実は鉄筋dとは、鉄筋径を基準に長さを決めるための重要な設計表現です。RC構造では定着長、かぶり厚さ、配筋間隔、有効断面など多くの考え方に関係してきます。
こんにちは、たかしんです。施工管理として15年、工程管理・安全管理を中心に現場を担当し、1級建築施工管理技士として多くの現場を見てきました。
この記事では、鉄筋dとは何かという基本から、JISやRC設計規準での考え方、さらに施工や検査の実務ポイントまで、現場経験ベースでわかりやすく解説していきます。施工管理をしているあなたや、図面を読む機会がある方にはかなり役立つ内容かなと思います。
- 鉄筋dとは何かと基本的な意味
- 鉄筋dとかぶり厚さ・有効断面の関係
- 鉄筋dと定着長・フック長さの考え方
- 施工や配筋検査で注意したい実務ポイント

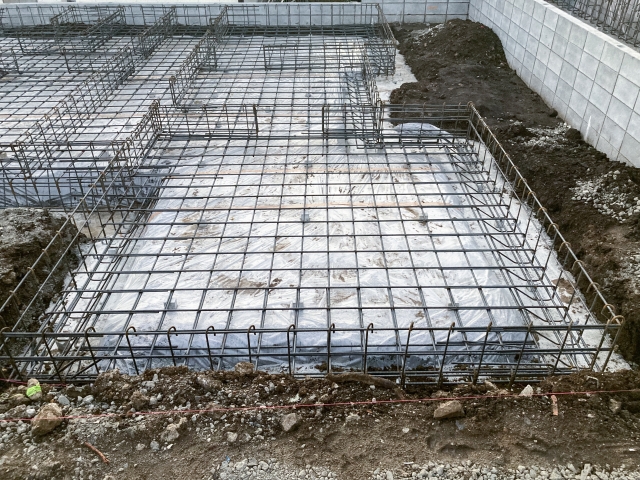

鉄筋dとは何かを基礎から解説
まずは「鉄筋dとは何か」という基本から整理していきます。構造図や配筋図では当たり前のように登場する表記ですが、意味をしっかり理解しているかどうかで図面の読み取りや施工チェックの精度がかなり変わります。
ここでは鉄筋dの意味、鉄筋径との関係、かぶり厚さや有効断面への影響、そしてRC設計規準での使われ方まで、施工管理の視点で解説していきます。
鉄筋dとは直径を表す記号の意味
鉄筋dとは、異形鉄筋の公称直径を表す記号です。設計図や配筋図では、鉄筋の長さや定着、フックの寸法などを「○d」という形で表現することがよくあります。
現場で図面を見ていると、次のような表記が普通に出てきます。
配筋図によく出る表記
- 定着長：40d
- フック長：10d
- 重ね継手：35d
- スターラップフック：12d
ここでの「d」はその鉄筋の直径を意味しています。例えばD16鉄筋の場合、直径は16mmなので、40dという表記は次のように計算できます。
40 × 16mm = 640mm
つまり鉄筋の太さを基準に必要な長さを決めるという考え方です。鉄筋が太くなれば、付着性能を確保するために必要な長さも長くなるため、このような表現が使われています。
なぜ「mm」ではなく「d」で表すのか
ここ、疑問に思う人も多いと思います。なぜ最初から640mmと書かないのか、という話ですね。
理由はとてもシンプルで、鉄筋径が変わっても同じ設計ルールを使えるからです。
| 鉄筋 | 40dの長さ |
|---|---|
| D13 | 520mm |
| D16 | 640mm |
| D22 | 880mm |
このように、鉄筋が変わるたびに図面を描き直す必要がなくなります。構造設計ではかなり合理的な表現なんですね。
施工管理の実務ポイント
図面にd表記がある場合は、必ず先に鉄筋径を確認してから長さを計算するのが基本です。
ちなみに鉄筋の規格や寸法は、日本産業規格であるJISで定められています。詳細は次の一次情報で確認できます。
最終的な寸法や設計条件は、必ず設計図書や規準を確認するようにしてください。
鉄筋dとかぶり厚さの関係
鉄筋dを理解するうえで、かぶり厚さとの関係もかなり重要です。かぶり厚さとは、コンクリート表面から鉄筋までの距離のことを指します。
現場で配筋検査をしていると、このかぶり厚さが確保できていないケースは意外とあります。特に鉄筋径が太い場合や、梁・柱の配筋が密集している部分では注意が必要です。
かぶり厚さの目的
かぶり厚さは主に次の目的で確保されています。
- 鉄筋の腐食防止
- 耐火性能の確保
- コンクリートとの付着性能確保
- 耐久性の向上
例えば鉄筋がコンクリート表面に近すぎると、空気や水分の影響で錆びやすくなり耐久性が落ちます。これはRC構造にとってかなり大きな問題になります。
かぶり不足は構造物の耐久性低下につながる可能性があります。最終的なかぶり厚さは設計図書や監理者の指示に従って確認してください。
鉄筋径と配筋スペースの関係
鉄筋径が大きくなると、配筋スペースの確保が難しくなります。
例えば次のような状況です。
- D25主筋の梁
- スターラップD13
- 配管スリーブあり
こうなると、かぶり厚さや鉄筋間隔を確保するのがかなりシビアになります。私の現場でも、梁下端のスペーサーがずれてしまい、かぶり不足になりかけたケースがありました。
配筋前にスペーサーブロックの配置を確認するのは、施工管理としてかなり重要なポイントです。
鉄筋dと有効断面の考え方
構造設計では有効断面という概念がよく登場します。これは部材が実際に力を負担する部分の断面のことです。
梁やスラブの強度計算では、鉄筋の位置が非常に重要になります。なぜかというと、曲げモーメントに対する抵抗は鉄筋の位置で大きく変わるからです。
有効高さの考え方
例えば梁の計算では「有効高さ」という値が使われます。
| 項目 | 内容 |
|---|---|
| 梁高さ | 部材全体の高さ |
| かぶり厚さ | コンクリート表面から鉄筋まで |
| 鉄筋半径 | d/2 |
つまり、鉄筋径dが変わると鉄筋の中心位置が変わるため、有効高さにも影響が出ます。
現場では直接計算することは少ないですが、構造図を読むときにはこの考え方を知っておくと理解しやすくなります。
施工管理の視点
鉄筋の位置はスペーサーやサイコロで決まります。施工段階で位置がズレると設計通りの性能が出ない可能性があります。
鉄筋dと定着長の計算方法
鉄筋dの考え方が最もよく使われるのが定着長です。定着とは、鉄筋がコンクリートの中で引き抜けないように必要な長さを確保することを指します。
例えば梁主筋が柱に入る部分では、鉄筋が十分な長さで定着していないと、力が伝わらず構造的に危険になります。
定着長の基本イメージ
一般的には次のような目安が使われます。
| 用途 | 目安 |
|---|---|
| 引張鉄筋定着 | 30d〜40d |
| 重ね継手 | 35d〜50d |
| フック付き定着 | 10d〜15d |
例えばD19鉄筋で40dなら、
19 × 40 = 760mm
このように必要な定着長を計算できます。
定着長は鉄筋強度、コンクリート強度、応力状態などによって変わります。ここで紹介している数値は一般的な目安です。正確な情報は設計図書やRC設計規準を確認してください。
現場では、柱梁接合部などで定着不足が起きやすいので注意が必要です。ここ、施工管理としてかなりチェックするポイントです。
鉄筋dとJIS・RC設計規準での定義
鉄筋dという表記は、JIS規格やRC設計規準でも広く使われている設計表現です。特に定着長、フック長、重ね継手などの寸法指定でよく登場します。
設計図では次のような形で書かれていることが多いです。
- 柱主筋定着：40d
- 梁フック：10d
- 帯筋フック：12d
- 重ね継手：35d
こうした表現は、鉄筋径が変わっても設計条件を共通化できるというメリットがあります。構造設計では非常に合理的な方法です。
施工管理としての読み取りポイント
現場で図面を読むときは、次の順番で確認するとミスが減ります。
- ① 鉄筋径を確認
- ② d表記の長さを計算
- ③ 配筋スペースを確認
- ④ 型枠との干渉チェック
この流れを習慣にしておくと、配筋検査がかなりスムーズになります。
また、設計条件によって必要寸法が変わる場合もあります。最終的な判断は設計者や監理者に確認することをおすすめします。
実務で理解する鉄筋dとは何か
ここからは、もう少し現場目線で鉄筋dを見ていきます。実際の施工では図面の表記をそのまま使うだけでなく、配筋の納まりや施工性も考えながら判断する必要があります。
私も現場で配筋検査をしていると、「図面上はOKだけど現場では納まらない」というケースに何度も遭遇しました。このあたりは経験値がかなり重要になります。
鉄筋dと鉄筋径の読み方
鉄筋にはD10、D13、D16、D19、D22などの表記があります。これは鉄筋の呼び径と呼ばれるもので、基本的には鉄筋の直径に近い数値を表しています。
例えば次のような関係です。
| 鉄筋 | 直径 | 用途例 |
|---|---|---|
| D10 | 約10mm | スラブ配筋 |
| D13 | 約13mm | 梁スターラップ |
| D16 | 約16mm | 梁主筋 |
| D22 | 約22mm | 柱主筋 |
この鉄筋径がdの値になります。
例えばD22鉄筋の場合
30d = 660mm
40d = 880mm
というように簡単に計算できます。
現場でのコツ
施工管理では、鉄筋径 × dの暗算ができると配筋チェックがかなり早くなります。
ただし鉄筋の仕様や設計条件によって必要寸法は変わることがあります。最終的な判断は設計図書を必ず確認するようにしてください。
鉄筋dとフック・定着の基準
鉄筋にはフックと呼ばれる曲げ加工があります。これは鉄筋の定着性能を高めるために行う加工です。
現場では帯筋やスターラップでよく見ますよね。
フック長さの目安
| 種類 | 長さ目安 |
|---|---|
| 90度フック | 10d |
| 135度フック | 10d〜12d |
| 180度フック | 4d〜6d |
例えばD13のスターラップで10dなら
13 × 10 = 130mm
という計算になります。
フック形状や長さは設計図書によって異なります。施工時は加工図や配筋図を必ず確認してください。
現場では鉄筋加工場から納入された材料のフック寸法を確認することもあります。意外と見落としがちなポイントですね。
鉄筋dと配筋間隔のルール
鉄筋を配置する際には、鉄筋同士の間隔も重要です。間隔が狭すぎるとコンクリートがうまく充填されず、ジャンカなどの原因になります。
鉄筋間隔の考え方
一般的には次のような条件が使われます。
| 条件 | 目安 |
|---|---|
| 鉄筋間隔 | 鉄筋径以上 |
| 最小間隔 | 25mm以上 |
| 粗骨材サイズ | 骨材の1.25倍以上 |
つまり鉄筋が太くなるほど必要な間隔も広くなります。
例えばD25鉄筋なら、最低でも25mm以上の間隔を確保する必要があります。
施工管理チェック
- 鉄筋間隔
- スペーサー位置
- 型枠との距離
このあたりを配筋検査でしっかり見ておくと、コンクリート打設後のトラブルをかなり減らせます。
鉄筋dと施工・検査時の注意点
最後に、施工管理として鉄筋dをどのように現場で確認するか
配筋検査のチェックポイント
- 鉄筋径が図面通りか
- d表記の長さが確保されているか
- 定着長が不足していないか
- かぶり厚さが確保されているか
特に柱梁接合部では鉄筋が密集するため、定着長が不足しやすいです。私の現場でも、梁主筋が柱内で足りていないケースを見つけたことがあります。
配筋検査は構造安全性に直結する重要な工程です。最終的な判断は監理者や設計者と相談しながら進めてください。
施工管理としては、鉄筋径とd表記をセットで理解することがかなり大事です。これができるようになると、配筋図の読み取りスピードがかなり上がります。
鉄筋dとは何かを理解するためのまとめ
ここまで、鉄筋dとは何かについて現場目線で解説してきました。最後にポイントを整理しておきます。
- 鉄筋dとは鉄筋直径を表す記号
- dは定着長やフック長さの基準になる
- 鉄筋径が変わると必要寸法も変わる
- 配筋検査では定着長とかぶり厚さを重点確認
鉄筋工事では、このdという考え方がかなり頻繁に出てきます。図面を読むとき、配筋を確認するとき、どちらでも役立つ知識です。
ただし、定着長や配筋条件は設計条件によって変わることがあります。最終的な判断は必ず設計図書や専門家の指示に従うようにしてください。
この記事が、あなたが鉄筋dとは何かを理解する参考になればうれしいです。現場で図面を見るときに、少しでも役立ててもらえたらと思います。
