鉄筋配筋の基本について調べていると、かぶり厚さや定着長さ、継手、鉄筋間隔ピッチなど専門用語が多くて「結局どこが大事なの？」と感じることありませんか。現場に出始めたばかりの方や、施工管理を目指して勉強している方なら、柱梁スラブの配筋や配筋検査チェック項目、施工時の注意点なども気になるところだと思います。
、たかしんです。施工管理として15年、工程管理・安全管理を中心に現場を担当し、1級建築施工管理技士として多くの現場を見てきました。
この記事では、現場経験をベースに鉄筋配筋の基本をできるだけわかりやすく整理しました。配筋ミスが起きやすいポイントや、実際の現場でよく確認するチェックポイントも紹介します。配筋の基礎を理解しておくと、図面の見え方や検査の精度がぐっと上がります。
- 鉄筋配筋の基本とRC構造の考え方
- かぶり厚さや定着長さなど主要用語の意味
- 柱梁スラブの配筋と現場チェックポイント
- 配筋ミスを防ぐ施工時の注意点
鉄筋配筋基本を理解するための基礎知識
まずは鉄筋配筋の基本となる考え方を整理します。RC構造の仕組みや、かぶり厚さ・定着長さなど現場で頻繁に出てくる用語を理解しておくと、図面や配筋検査の内容がぐっと分かりやすくなります。配筋の考え方は構造安全に直結する部分でもあるので、基礎をしっかり理解しておくことがとても大切です。
鉄筋配筋基本の役割とRC構造の仕組み
まず最初に理解しておきたいのが、鉄筋配筋がなぜ必要なのかという点です。ここが分かると、配筋図の見え方が一気に変わってきます。
建物の多くは鉄筋コンクリート構造（RC構造）で作られています。RC構造は、コンクリートと鉄筋という2つの材料の特性を組み合わせた構造です。
コンクリートと鉄筋の役割
コンクリートは圧縮には非常に強い材料ですが、引張には弱いという特徴があります。一方で鉄筋は、引張に強く粘り強い材料です。この2つを組み合わせることで、建物全体の強度を確保しています。
RC構造の基本原理
- コンクリート：圧縮力に強い
- 鉄筋：引張力に強い
- 鉄筋で引張力を受け、コンクリートで圧縮力を受ける
例えば梁をイメージしてみてください。梁に荷重がかかると、梁の下側には引張力が発生します。このとき、下部に配置された鉄筋が引張力を受けることで、梁が折れるのを防いでいるわけです。
つまり配筋とは、構造上必要な場所に鉄筋を適切に配置する作業です。
配筋は単に鉄筋を並べる作業ではありません。応力の流れを理解しながら、構造的に意味のある配置をすることが重要です。これは施工管理でも職人でも共通して理解しておきたいポイントです。
なお、RC構造の設計や配筋の基本的な考え方は、日本建築学会などの基準に基づいて整理されています。より詳しい構造の考え方については、（出典：日本建築学会 公式サイト）などの一次情報を確認すると理解が深まります。
関連記事
コールドジョイントの原因とは？発生メカニズムと施工管理が実践すべき防止策
鉄筋配筋基本の主要用語とかぶり厚さ
配筋を理解するうえで、必ず覚えておきたいのがかぶり厚さという用語です。現場でも検査でも必ずチェックされる項目なので、ここはしっかり押さえておきましょう。
かぶり厚さとは、コンクリート表面から鉄筋表面までの距離を指します。つまり、鉄筋がコンクリートの中にどれくらい埋まっているかを表す寸法です。
かぶり厚さの役割
この寸法には、実はとても重要な役割があります。
- 鉄筋の腐食を防ぐ
- 火災時の耐火性能を確保する
- コンクリートとの付着性能を確保する
特に鉄筋腐食を防ぐという点は非常に重要です。かぶりが不足すると、水分や空気が鉄筋に届きやすくなり、錆びの原因になる可能性があります。
かぶり厚さ不足は、鉄筋腐食・コンクリート爆裂・耐久性低下につながる可能性があります。施工時にはスペーサーブロックなどで確実に確保することが重要です。
一般的なかぶり厚さの目安
| 部位 | かぶり厚さ目安 |
|---|---|
| 屋内梁・柱 | 約30〜40mm |
| 屋外部材 | 約40〜50mm |
| 土に接する部材 | 約50〜60mm |
ただし、この数値はあくまで一般的な目安です。実際の配筋では設計図面の数値が最優先になります。現場判断で変更することはできないので注意してください。
現場では、スペーサーブロックの設置位置や数量をチェックしておくと、かぶり不足のトラブルを防ぎやすいです。
鉄筋配筋基本で重要な定着長さの考え方
鉄筋配筋を理解するうえで、もう一つ重要なのが定着長さです。ここ、最初は少し分かりにくいかもしれませんが、構造安全に直結する大事なポイントです。
定着長さとは、鉄筋がコンクリートの中で十分な付着力を発揮するために必要な長さのことです。
例えば梁の主筋が柱に差し込まれる部分を想像してみてください。もし鉄筋の差し込みが短すぎると、荷重がかかったときに鉄筋が引き抜けてしまう可能性があります。
そのため、設計では鉄筋径やコンクリート強度などに応じて、必要な定着長さが決められています。
定着長さの考え方
- 鉄筋径
- コンクリート強度
- 付着条件
- 応力状態
これらの条件によって、必要な定着長さは変わってきます。一般的には「鉄筋径の○倍」といった形で表現されることが多いです。
現場では、梁主筋の柱内定着やフック形状などをしっかり確認する必要があります。特に柱梁接合部は応力が集中する場所なので、図面通りの配筋が非常に重要です。
ここで注意してほしいのは、定着長さは見た目では判断しにくいという点です。配筋検査では、図面と実寸を照らし合わせながら確認する必要があります。
鉄筋配筋基本で押さえる継手の種類
鉄筋は通常、1本で必要な長さを確保できないため、途中で継手を設ける必要があります。この継手の種類も、配筋の基本として理解しておきたいポイントです。
主な継手には次の3種類があります。
| 継手種類 | 特徴 | 使用例 |
|---|---|---|
| 重ね継手 | 鉄筋を一定長さ重ねて結束 | 一般住宅・低層建築 |
| ガス圧接 | 鉄筋同士を加熱して接合 | 中高層建築 |
| 機械式継手 | カプラーで接合 | 高層建築・大型構造 |
住宅規模の建物では重ね継手が多く使われます。一方で、高層建築や大規模建物では機械式継手やガス圧接が使われることが多いです。
継手は応力の小さい位置に設けるのが基本です。梁中央付近など、応力が小さい場所に配置されることが一般的です。
もし継手位置を誤ると、構造性能に影響する可能性があります。図面確認と施工管理がとても重要な部分です。
鉄筋配筋基本と鉄筋間隔ピッチの基準
鉄筋の間隔（ピッチ）も配筋の基本項目です。ピッチは構造性能だけでなく、施工性にも大きく影響します。
鉄筋間隔が狭すぎると、コンクリートが流れにくくなり、ジャンカ（充填不足）の原因になることがあります。逆に広すぎると、必要な強度が確保できない可能性があります。
関連記事
コンクリート打設でジャンカを防ぐ方法｜施工管理が押さえるべき原因と対策
鉄筋ピッチの一般的な基準
- 鉄筋径の1.25倍以上
- 25mm以上
- 粗骨材最大寸法の1.25倍以上
これらはあくまで一般的な基準ですが、コンクリート施工性を確保するための重要な目安です。
鉄筋ピッチ確認ポイント
- コンクリートが流れるスペースがあるか
- 設計図通りの間隔か
- スペーサーで位置が保持されているか
現場では、鉄筋の結束時にピッチがズレることがあります。配筋検査のときには必ずメジャーなどで確認するようにしましょう。
鉄筋配筋基本を現場で活かす施工ポイント
ここからは、実際の現場で役立つ施工ポイントを紹介します。配筋図を理解していても、現場では細かなミスが起きることがあります。施工時の注意点を知っておくことで、品質トラブルを防ぎやすくなりますよ。
鉄筋配筋基本と柱梁スラブの配筋
建物の構造は、主に柱・梁・スラブで構成されています。それぞれ役割が違うため、配筋方法も異なります。
柱の配筋
柱は建物の荷重を支える重要な部材です。主筋と帯筋（フープ筋）で構成されています。
- 主筋：軸方向の圧縮力を負担
- 帯筋：主筋の座屈防止
梁の配筋
梁では主筋とスターラップが配置されます。梁の下端筋は引張力を受ける重要な鉄筋です。

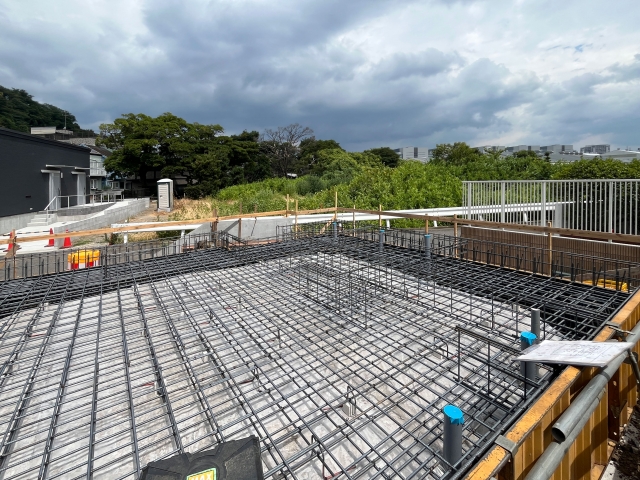

スラブの配筋
スラブでは主筋と配力筋が配置されます。スラブ厚や荷重条件によってピッチや鉄筋径が決まります。
構造部材と配筋の役割
- 柱：建物荷重を基礎へ伝える
- 梁：床荷重を柱へ伝える
- スラブ：床として荷重を受ける
柱梁接合部は特に重要な部分なので、定着長さやフック形状などを重点的に確認するようにしましょう。
鉄筋配筋基本と配筋検査チェック項目
配筋検査は、コンクリート打設前の非常に重要な工程です。ここでミスを見逃すと、打設後には修正ができない場合もあります。
私が現場でよくチェックしている項目は次の通りです。
- 鉄筋径と本数
- 鉄筋ピッチ
- かぶり厚さ
- 継手位置
- 定着長さ
- スペーサー配置
特に多いのがスペーサー不足です。スペーサーが少ないと鉄筋が沈み込み、かぶり不足になる可能性があります。
配筋検査では、施工者だけでなく監理者や設計者も立ち会う場合があります。図面と照らし合わせながら慎重に確認することが大切です。
鉄筋配筋基本で起きやすい配筋ミス
現場経験から言うと、配筋ミスは完全になくすのが難しい部分でもあります。ただし、よくあるミスを知っておくと防ぎやすくなります。
代表的なミスは次の通りです。
- かぶり厚さ不足
- 継手長さ不足
- スペーサー不足
- 鉄筋ピッチのズレ
中でもかぶり不足は後から修正が難しいため注意が必要です。
配筋ミスは建物の耐久性や構造性能に影響する可能性があります。疑問点がある場合は必ず設計者や監理者に確認してください。
焦って作業するとミスが増えるので、配筋作業は計画的に進めることが大切かなと思います。
鉄筋配筋基本と施工時の注意点
最後に、施工時に意識しておきたいポイントを紹介します。ここを押さえておくだけでも、配筋品質はかなり安定します。
スペーサーの設置
スペーサーは、かぶり厚さを確保するための重要な部材です。設置数が不足すると鉄筋が動いてしまいます。
鉄筋結束
結束線が緩いと、コンクリート打設時に鉄筋がズレる可能性があります。
打設時の変形防止
コンクリート打設時にはポンプ圧力などで鉄筋が動くことがあります。事前にしっかり固定しておくことが重要です。
- スペーサー配置
- 鉄筋結束確認
- 打設時の監視
この3つを意識するだけでも配筋トラブルはかなり減ります。
鉄筋配筋基本の重要ポイントまとめ
ここまで鉄筋配筋の基本を解説してきました。最後に、重要ポイントを整理しておきます。
鉄筋配筋で特に重要なのは次の3つです。
- かぶり厚さの確保
- 定着長さの確保
- 配筋検査でのチェック
配筋は建物の構造安全に直結する部分なので、図面通りの施工が非常に重要です。
ただし、配筋の細かな仕様は建物ごとに異なります。必ず設計図書や仕様書を確認することが大切です。
正確な情報は公式基準や設計図書をご確認ください。また、最終的な判断が必要な場合は設計者や構造専門家に相談することをおすすめします。
